做SNSPD版图设计的工程师，始终绕不开一道天生设计悖论：想要提升探测器探测效率，纳米线必须弯折排布；但只要出现拐角，器件性能就极易受损。

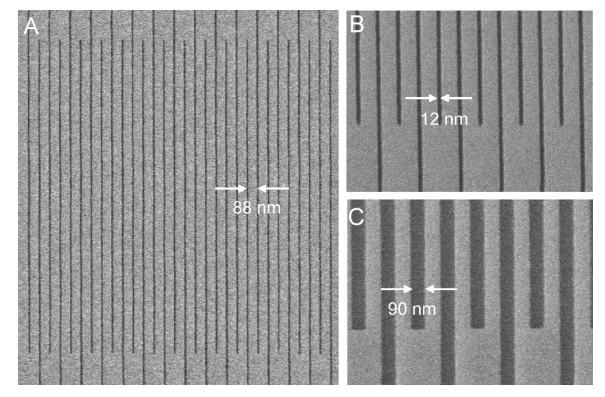

图1 NbN蛇形结构扫描电镜图

受制于纳米线仅几十纳米的超细线宽与芯片有限面积，若全部采用直线布线，无法实现大面积光敏覆盖、光子捕获效率极低，因此实用化 SNSPD 普遍采用来回折返的蛇形走线
？沙嫉缌鞫阅擅紫弑咴德掷叨让舾，90°直角、180°U型回弯等几何突变，都会造成电流畸变聚集。一边是光敏需求倒逼走线弯折，一边是超导输运规律排斥尖锐拐角，小小版图转角，成了制约器件临界电流与阵列均匀性的关键短板。

一、SNSPD：天生贴着临界线工作的高敏器件

SNSPD的核心工作单元是超薄超导纳米线。工作时，器件通常被偏置在接近临界电流的位置。如果偏置电流太低，单个光子被吸收后引起的局部扰动不足以触发超导转变；如果偏置电流太高，又会超过器件自身可承受的临界电流。

当纳米线保持直线、宽度均匀时，超导电流在导线截面上近似均匀分布。但临界电流并非只由材料物性决定，走线几何形貌同样会大幅改变载流子分布，拐角结构便是最典型的扰动源。

二、拐角陷阱：电流拥挤如何掏空临界电流

可以把电流想象成一群沿着纳米线前进的“车流”。在一条笔直的道路上，车流分布相对均匀；但当道路突然急转弯时，内侧路径更短，更多“车流”会倾向于挤到内侧。对于薄膜导线中的电流来说，也会出现类似现象：当电流绕过一个尖锐转角时，电流密度会在拐角内侧局部升高。这个现象被称为current crowding，即“电流拥挤”。

在普通金属导线中，电流拥挤可能带来局部发热、电迁移或额外电阻。而在超导纳米线中，它带来的核心后果是：局部位置会比其他地方更早达到临界条件。于是，器件的实际临界电流被这个最薄弱的位置提前限制住。这也是为什么看似只是“加了一个拐弯”，却可能让整根纳米线的可用工作电流下降。

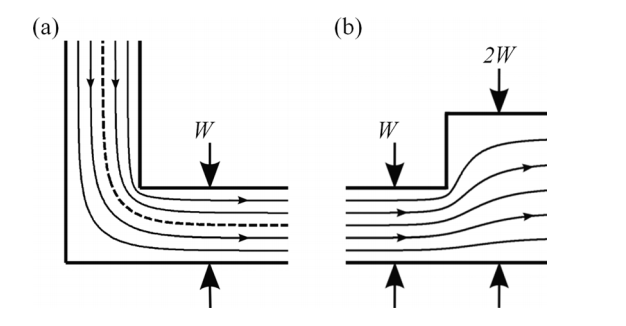

图2 90° 尖角拐弯电流分布图

在实验上，直线样品在4.2 K下的临界电流密度约为13.3 MA/cm?；而带有90°弯折的样品约为8.1 MA/cm?，大约只有直线结构的60%。当90°弯折采用更大的内侧圆角半径时，临界电流可以恢复到接近直线结构的80%。这说明，问题并不是“只要有弯就一定完全不可用”，而是弯折的具体几何形状会显著影响电流分布。

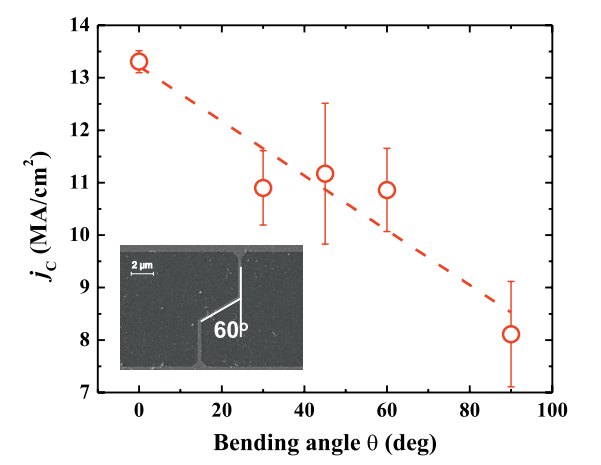

图3 临界电流密度随弯折角度变化曲线

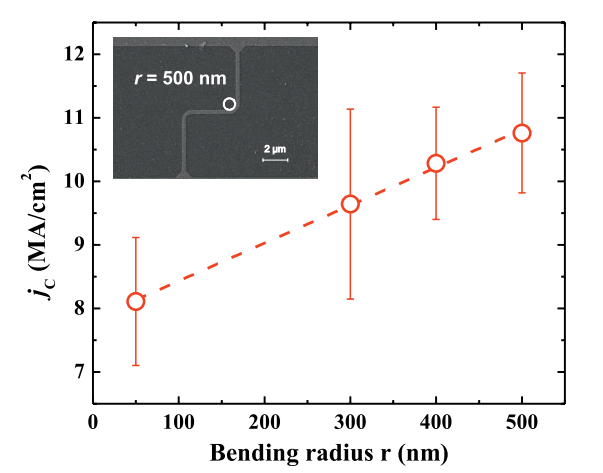

图4 临界电流随拐弯圆角半径变化曲线

三、高填充因子：

吸光效率与临界电流的拉锯博弈

填充因子代表光敏区域内纳米线的面积占比，填充系数越高，器件理论光吸收能力越强，是提升探测效率的主流设计思路。但更高的填充因子通常意味着纳米线之间的间距更小，结构更紧凑，加工难度更高，同时蛇形结构中的回弯区域也更容易成为影响性能的关键位置。

相关研究曾尝试制备高填充因子的SNSPD。虽然初衷是希望通过提高吸收来提升探测效率，但实验中观察到，随着填充因子升高，器件临界电流出现系统性降低。因此，对于SNSPD来说，提高吸收面积和保持高临界电流之间，并不是简单的单向关系。纳米线排得更密，可能带来更高吸收；但几何结构更紧凑，也可能带来更强的局部限制。最终器件性能取决于吸收、临界电流、局部均匀性和版图几何之间的平衡。

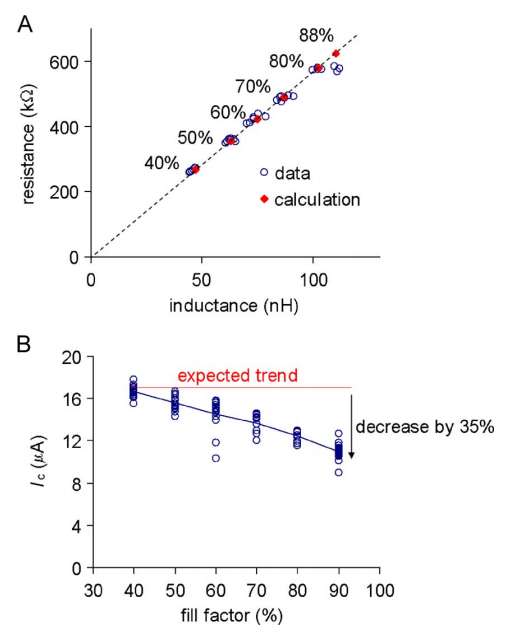

图 5  临界电流随填充因子变化曲线

四、总结

拐弯诱发的电流拥挤，是SNSPD拐角劣化性能的底层物理原因：电流在转角内侧局部集聚，薄弱点位提前抵达超导临界条件，拉低整线临界电流，进一步拖累探测效率与器件一致性。 该结论不等于要全盘摒弃纳米线弯折，实际工程中可通过圆角修形等优化拐角结构，缓解电流拥挤问题。对于单光子级灵敏度的SNSPD而言，版图几何本身就是器件性能的一部分，不起眼的微小转角，是版图优化中不可忽视的关键细节。
